Ouyue इलेक्ट्रिकने दुहेरी-स्तर विभक्त मेटल वितरण बॉक्स शेल लाँच केले आहे: वेगळे मजबूत आणि कमकुवत करंट झोन आणि पूर्व-स्थापित स्टडसह, ते पूर्ण सेटसाठी असेंब्ली वेळ कमी करते

I. मास प्रोडक्शन रिअल शूटिंग: मानकीकृत कॅबिनेट रांगेत असतात आणि बॅच डिलिव्हरी क्षमता अंतर्ज्ञानाने सादर करून उत्पादन लाइनमधून बाहेर येतात

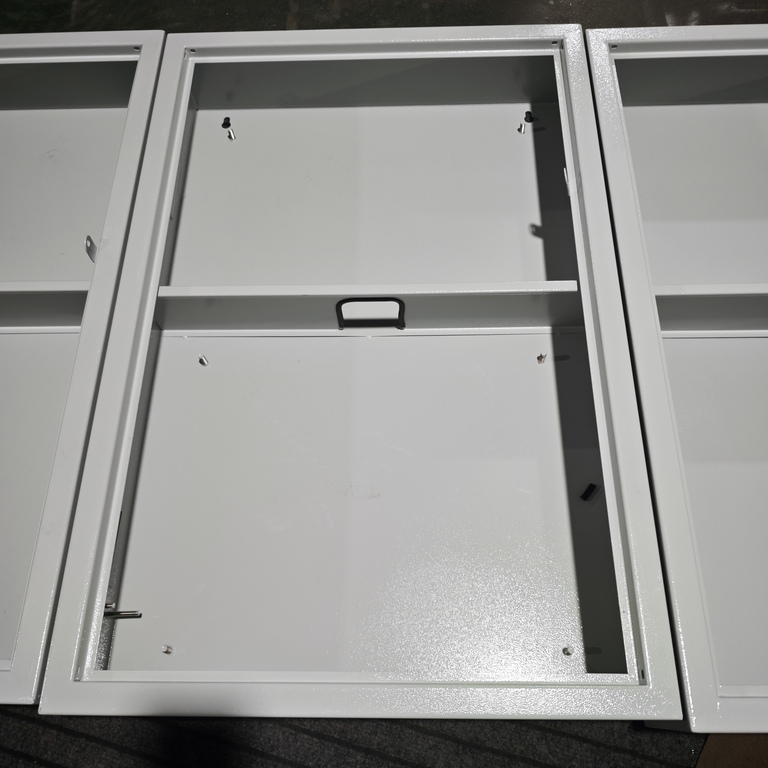

पहिल्या वास्तविक फोटोमध्ये वर्कशॉपच्या असेंब्ली एरियामध्ये शेजारी शेजारी ठेवलेल्या दुहेरी-स्तर विभक्त मेटल डिस्ट्रीब्युशन बॉक्स शेल्सच्या पंक्तीचे दृश्य कॅप्चर केले. कॅबिनेट बॉडीने अद्याप दरवाजाचे पॅनेल स्थापित केलेले नाही, परंतु बॉक्स बॉडीच्या शीट मेटल प्रक्रियेचे तपशील स्वतःच पूर्णपणे उघड आहेत - फ्रेमच्या कडा आणि कोपरे नियमित आहेत, वाकलेल्या काठाच्या रेषा व्यवस्थित आहेत आणि वेल्ड्स बर्र्सशिवाय गुळगुळीत आहेत.

कॅबिनेटचे मुख्य भाग उच्च-गुणवत्तेच्या कोल्ड-रोल्ड स्टील प्लेटचे बनलेले आहे, जे लेसर कटिंग आणि सीएनसी एका तुकड्यात वाकल्याने तयार होते. मजबूत लोड-बेअरिंग आणि प्रभाव प्रतिकार क्षमतांसह बॉक्स फ्रेम घट्ट आणि मजबूत केली आहे. गंज काढण्यासाठी आणि उच्च-तापमान इलेक्ट्रोस्टॅटिक इपॉक्सी पावडर कोटिंग उपचारांसाठी पृष्ठभागावर फॉस्फेटिंग झाली आहे. कोटिंग एकसमान आणि गुळगुळीत पेंट पृष्ठभागासह मॅट हस्तिदंत पांढरा आहे.

 यात गंज प्रतिबंध, गंज प्रतिकार, ओरखडे प्रतिरोध, आणि पिवळसर होण्याची शक्यता नसते, ज्यामुळे कोरड्या घरातील वातावरणात दीर्घकालीन वापरासाठी योग्य बनते. पांढरा पावडर-लेपित देखावा साधा आणि आधुनिक आहे, आणि तो कारखान्यांच्या अंतर्गत सजावटीच्या वातावरणाशी, वितरण कक्ष, प्रयोगशाळा इ.

प्रक्रिया दुवा	प्रक्रिया पद्धत	कार्य
बेस साहित्य	उच्च-गुणवत्तेची कोल्ड-रोल्ड स्टील प्लेट, सीएनसी एका तुकड्यात वाकून तयार होते	उच्च सामर्थ्य, विकृतीचा धोका नाही आणि फ्रेम घट्ट आणि मजबूत केली आहे
वेल्डिंग	अचूक स्पॉट वेल्डिंग, वेल्ड सीम ग्राउंड गुळगुळीत सह	सीलिंग फाउंडेशन चांगले आहे, ज्यामध्ये burrs किंवा तीक्ष्ण कडा नाहीत
प्रीट्रीटमेंट	गंज काढण्यासाठी फॉस्फेटिंग	पावडर कोटिंग्जचे आसंजन वाढवा आणि गंज-प्रूफ बेस लेयर प्रदान करा
लेप	उच्च-तापमान इलेक्ट्रोस्टॅटिक इपॉक्सी पावडर कोटिंग, मॅट हस्तिदंत पांढरा	अँटी-रस्ट, अँटी-गंज, स्क्रॅच-प्रतिरोधक आणि पिवळे होण्याची शक्यता नाही

II. अंतर्गत रचना तपशीलवार स्पष्टीकरण: एकात्मिक विभाजन विभाजन + पूर्व-स्थापित स्टड, शीट मेटल स्तरावरून संपूर्ण सेट असेंबली सुलभ करणे

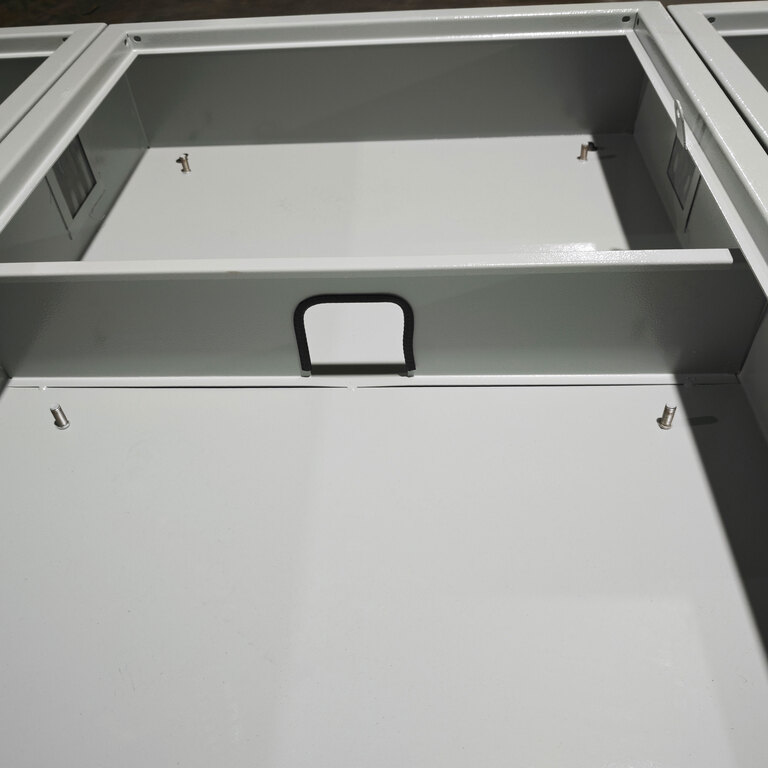

दुसरा वास्तविक फोटो कॅबिनेटची अंतर्गत रचना उघडतो, या उत्पादनाची मुख्य रचना स्पष्टपणे सादर करतो - डबल-लेयर विभाजन आणि पूर्व-स्थापित स्टड सिस्टम.

एकात्मिक मेटल विभाजन बोर्ड: मजबूत आणि कमकुवत वीज वेगळे केले जाते, आणि वायरिंग व्यवस्थित आहे

एकात्मिक मेटल विभाजन प्लेट बॉक्सच्या आत क्षैतिजरित्या स्थापित केली जाते, आतील पोकळी वरच्या आणि तळाशी दोन स्वतंत्र स्थापना कंपार्टमेंटमध्ये विभाजित करते. विभाजन वेल्डेड केले जाते आणि बॉक्सच्या फ्रेमवर निश्चित केले जाते, ज्यामध्ये उच्च शक्ती, वाकण्याची प्रतिकारशक्ती आणि जड विद्युत घटकांना समर्थन देण्याची क्षमता असते. या संरचनेचे मुख्य मूल्य मजबूत आणि कमकुवत विजेचे पृथक्करण किंवा घटकांची श्रेणीबद्ध मांडणी साध्य करण्यात आहे:

वरचा डबा:हे उपकरणे, इंडिकेटर लाइट्स, पीएलसी मॉड्यूल्स, टर्मिनल ब्लॉक्स इत्यादी सारख्या नियंत्रण आणि सिग्नल घटक स्थापित करण्यासाठी वापरले जाऊ शकते.

खालचा कंपार्टमेंट:सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, थर्मल रिले आणि कॉपर बसबार यांसारख्या मुख्य सर्किट पॉवर घटकांची व्यवस्था करण्यासाठी याचा वापर केला जातो.

मुख्य सर्किटमधील मोठ्या विद्युत् प्रवाहामुळे निर्माण होणाऱ्या विद्युत चुंबकीय हस्तक्षेपाला नियंत्रण सर्किटच्या सिग्नल अचूकतेवर परिणाम होण्यापासून रोखण्यासाठी वरचे आणि खालचे कंपार्टमेंट भौतिकदृष्ट्या वेगळे केले जातात. त्याच वेळी, ओळींचा क्रॉस-हस्तक्षेप लक्षणीयरीत्या कमी झाला आहे आणि देखभाल दरम्यान फरक रेषा एका दृष्टीक्षेपात स्पष्ट आहेत.

वायर पॅसेज: वरचे आणि खालचे कंपार्टमेंट एकमेकांशी जोडलेले आहेत आणि साइड वळण वापरले जात नाही

विभाजनाच्या मध्यभागी एक लांब पट्टी-आकाराचा वायर पॅसेज उघडला जातो. वरच्या आणि खालच्या कंपार्टमेंटमधील तारा वायरिंगसाठी बॉक्सच्या बाजूला न जाता थेट या पॅसेजद्वारे जोडल्या जाऊ शकतात. हे तपशीलवार डिझाइन वायरिंगचा मार्ग सर्वात लहान आणि सर्वात नियमित बनवते. केबल ट्रे थेट केबल क्रॉसिंगसह संरेखित केल्या जाऊ शकतात, जे एकाच वेळी असेंबली कार्यक्षमता आणि सौंदर्याचा आकर्षण वाढवतात.

चार कोपऱ्यांवर पूर्व-स्थापित स्टेनलेस स्टीलचे स्थिर स्टड: साइटवर ड्रिलिंग आणि टॅपिंगची आवश्यकता दूर करणे

स्टेनलेस स्टीलचे फिक्स्ड बोल्ट स्टड वरच्या आणि खालच्या दोन्ही कॅबिनेट विभागांच्या चार कोपऱ्यांवर प्री-वेल्ड केलेले असतात, हे मुख्य डिझाइन वैशिष्ट्य जे एकूण असेंबलीचा वेळ लक्षणीयरीत्या कमी करते. पारंपारिक कॅबिनेट इंस्टॉलेशन्समध्ये, माउंटिंग इलेक्ट्रिकल घटकांना ऑन-साइट मोजमाप, पोझिशनिंग, ड्रिलिंग आणि टॅपिंगची आवश्यकता असते—प्रक्रिया ज्या केवळ वेळ घेणारे नसतात तर असुरक्षित स्थापनेसाठी चुकीच्या संरेखित छिद्रांचा धोका देखील असतो. पूर्व-स्थापित स्टडसह, ही प्रक्रिया शीट मेटल फॅब्रिकेशन स्टेजवर पुढे नेली जाते. कॅबिनेट मिळाल्यावर, असेंबलर प्री-ड्रिल केलेल्या स्टडवर बोल्ट वापरून उपकरणे, सर्किट ब्रेकर रेल, माउंटिंग बॅकप्लेट्स, टर्मिनल ब्लॉक्स आणि इतर घटक थेट सुरक्षित करू शकतात, ज्यामुळे साइटवरील कोणत्याही मशीनिंगची आवश्यकता नाहीशी होते.

उदाहरण म्हणून 10 सर्किट्ससह वितरण बॉक्स घेतल्यास, पूर्व-स्थापित बोल्ट डिझाइन अंदाजे 30 ते 40 मिनिटे असेंब्ली वेळ वाचवू शकते. मोठ्या प्रमाणावरील अभियांत्रिकी ऑर्डरमध्ये, श्रम आणि वेळेच्या खर्चामध्ये जमा झालेली बचत लक्षणीय असते.

III. डोअर बॉडी आणि इन्स्टॉलेशन: संपूर्ण सेट, विविध ऍप्लिकेशन परिस्थितींसाठी योग्य

बॉक्सची डावी बाजू दरवाजाच्या बिजागरांच्या स्थापनेसाठी राखीव आहे आणि ती त्याच वैशिष्ट्याच्या पांढऱ्या बॉक्सच्या दरवाजाशी जुळलेली आहे. चित्रात, असेंब्लीची वाट पाहत, त्याच बॅचचे दरवाजाचे पटल बाजूला ठेवलेले दिसतात. ग्राहकांच्या गरजेनुसार दरवाजाचे मुख्य भाग कुलूप आणि निरीक्षण विंडोसह सुसज्ज केले जाऊ शकते. बंद केल्यानंतर, ते धूळ-प्रूफ संरक्षण प्राप्त करू शकते आणि गैर-व्यावसायिकांना चुका करण्यापासून रोखू शकते.

इन्स्टॉलेशन पद्धतीमध्ये उघडलेल्या वॉल-माउंटेड प्रकाराचा अवलंब केला जातो. बॉक्सच्या मागील बाजूस लटकलेल्या छिद्रांसह राखीव आहे, जे अतिरिक्त कंस न करता थेट भिंतीवर निश्चित केले जाऊ शकते. ग्राउंड इंस्टॉलेशनची आवश्यकता असलेल्या परिस्थितींसाठी, बेस ब्रॅकेट देखील वैकल्पिकरित्या सुसज्ज केले जाऊ शकते.

IV. ठराविक अनुप्रयोग परिस्थिती

डबल-लेयर विभक्त मेटल वितरण बॉक्स शेलची प्रमाणित शीट मेटल रचना आणि लवचिक पूर्व-स्थापित स्टड प्रणाली विविध प्रकारच्या इनडोअर पॉवर वितरण आणि नियंत्रण परिस्थितीसाठी योग्य बनवते.

बिल्डिंग पॉवर वितरण: फ्लोअर डिस्ट्रीब्युशन बॉक्स, लाइटिंग कंट्रोल बॉक्स, मुख्य स्विच आणि ब्रँच स्विचेस अनुक्रमे वरच्या आणि खालच्या कंपार्टमेंटमध्ये व्यवस्थित केले जातात.

औद्योगिक नियंत्रण:पीएलसी कंट्रोल कॅबिनेट, उपकरणे जुळण्यासाठी इलेक्ट्रिकल कंट्रोल बॉक्स. कंट्रोलर आणि टर्मिनल्स वरच्या डब्यात स्थापित केले आहेत आणि ड्राईव्हचे घटक खालच्या डब्यात लावले आहेत.

प्रयोगशाळा आणि स्वच्छ कार्यशाळा:पांढरा पावडर-लेपित देखावा घरातील वातावरणाशी सुसंगत आहे, स्वच्छ परिस्थितीच्या धूळ-प्रूफ आणि सौंदर्यविषयक आवश्यकता पूर्ण करतो.

बॅच अभियांत्रिकी खरेदी:मानकीकृत संरचना मोठ्या प्रमाणात उत्पादन आणि जलद वितरणास समर्थन देते, मोठ्या प्रमाणात बांधकाम प्रकल्पांच्या केंद्रीकृत जुळणीसाठी योग्य.

V. शीट मेटलपासून पूर्ण सेटपर्यंत: प्रमाणित शेलसह तुमची असेंबली प्रक्रिया सुलभ करा

Ouyue इलेक्ट्रिक ग्राहकांना अधिक कार्यक्षम आणि प्रमाणित इलेक्ट्रिकल एन्क्लोजर सोल्यूशन्स प्रदान करण्यासाठी वचनबद्ध आहेशीट मेटल उत्पादन पातळी. डबल-कंपार्टमेंट मेटल एन्क्लोजरमध्ये इंटिग्रेटेड पार्टीशनिंग, प्री-इंस्टॉल केलेले माउंटिंग स्टड आणि प्रमाणित फ्रेम, पॅनेल बिल्डर्स आणि इंजिनीअरिंग कॉन्ट्रॅक्टर्स एन्क्लोजर उत्पादने ऑफर करतात जे असेंबली सुलभतेसह संरचनात्मक ताकद एकत्र करतात.

एकदा उत्पादनाच्या रेखाचित्रांची पुष्टी झाल्यानंतर, तयार झालेले उत्पादन पूर्ण करण्यासाठी फक्त 7 दिवस लागतात.तुम्हाला तुमच्या रेखाचित्रांवर आधारित मानक तपशील किंवा सानुकूल डिझाइनची आवश्यकता आहे का,कृपया आम्हाला तुमच्या तांत्रिक आवश्यकता पाठवा,आणि आम्ही त्वरित उपाय सूचना आणि नमुना उत्पादन वेळापत्रक प्रदान करू.
