Ouyue इलेक्ट्रिकचे नवीन XL-21 पॉवर डिस्ट्रिब्युशन कॅबिनेट लाँच केले गेले आहे आणि पहिली बॅच दक्षिण कोरियासाठी नियत आहे

I. वरच्या आणि खालच्या संरचनेचे विभाजन करा

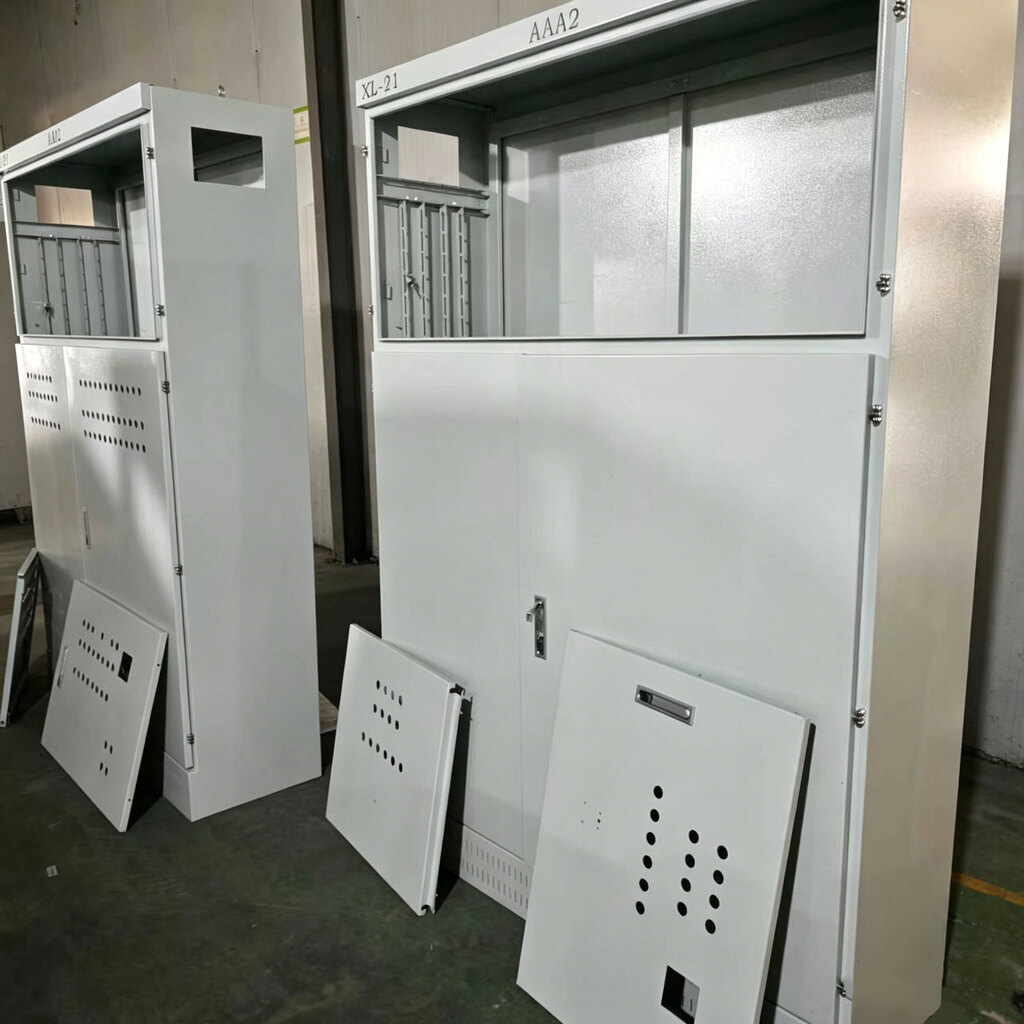

पहिला वास्तविक फोटो XL-21 पॉवर वितरण कॅबिनेटचे एकूण स्वरूप दर्शवितो. कॅबिनेट विभाजित वरच्या आणि खालच्या संरचनेच्या डिझाइनचा अवलंब करते, कार्यात्मक क्षेत्रांना वरच्या आणि खालच्या दोन स्वतंत्र स्पेसमध्ये स्पष्टपणे विभाजित करते.

वरचा भाग: इन्स्ट्रुमेंट निरीक्षण विंडो क्षेत्र

कॅबिनेटच्या वरच्या बाजूला ॲमीटर, व्होल्टमीटर, इंडिकेटर लाइट्स, चेंजओव्हर स्विचेस आणि इतर मीटरिंग आणि डिस्प्ले घटकांची व्यवस्था करण्यासाठी एक पारदर्शक विंडो इंस्टॉलेशन स्थिती राखीव आहे. ऑपरेशन आणि देखभाल कर्मचाऱ्यांना कॅबिनेटचा दरवाजा उघडण्याची गरज नाही. ते इलेक्ट्रिकल पॅरामीटर्स वाचू शकतात आणि खिडकीतून रिअल टाइममध्ये ऑपरेटिंग स्थिती निर्धारित करू शकतात, ज्यामुळे दैनंदिन तपासणी आणि दोष शोधण्याच्या कार्यक्षमतेत मोठ्या प्रमाणात सुधारणा होते. कॅबिनेटचा वरचा भाग ओळख पोझिशन्ससाठी राखीव आहे, जो ग्राहकांच्या गरजेनुसार सर्किट क्रमांक, उपकरणे नेमप्लेट किंवा सुरक्षा चेतावणी लेबलांसह पेस्ट केला जाऊ शकतो.

खालचा भाग: मुख्य स्विच ऑपरेशन कंपार्टमेंट

कॅबिनेटच्या तळाशी मुख्य स्विच ऑपरेशन कंपार्टमेंट स्वतंत्र दरवाजा लॉकसह सुसज्ज आहे. कॅबिनेट दरवाजाच्या पृष्ठभागावर उष्मा वितळवण्याच्या गोल छिद्रांच्या अनेक संचांनी सुसज्ज आहे, जे कॅबिनेटच्या मागील बाजूस समान विनिर्देशाच्या उष्णतेच्या अपव्यय बॅक प्लेटसह पुढील आणि मागील संवहन वायु वाहिन्या तयार करतात. वायुवीजन आणि उष्णतेचा अपव्यय सुनिश्चित करताना, गोल छिद्रांचा व्यास धूळ प्रतिबंध आणि उष्णता अपव्यय यांच्यातील समतोल बिंदूवर नियंत्रित केला जातो, ज्यामुळे धूळ प्रवेश कमी होतो. अनधिकृत कर्मचाऱ्यांना त्याचा गैरवापर करण्यापासून रोखण्यासाठी आणि औद्योगिक साइट्सच्या विद्युत सुरक्षा व्यवस्थापन आवश्यकता पूर्ण करण्यासाठी वेअरहाऊसचा दरवाजा समर्पित यांत्रिक लॉकने सुसज्ज आहे.

II. अंतर्गत समायोज्य प्रतिष्ठापन प्रणाली: कॅबिनेटचा एक संच एकाधिक वीज वितरण योजनांशी सुसंगत आहे

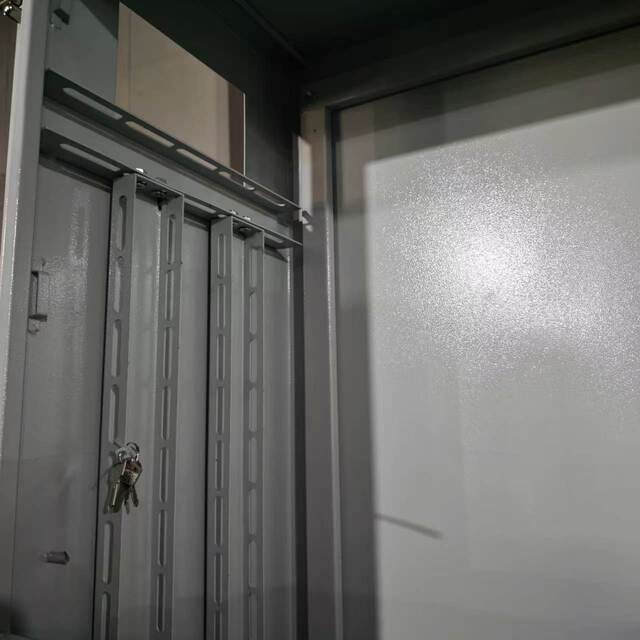

दुसरा खरा फोटो XL-21 पॉवर डिस्ट्रिब्युशन कॅबिनेटच्या अंतर्गत संरचनात्मक तपशीलांवर केंद्रित आहे, जो या उत्पादनाचे सर्वात मुख्य डिझाइन वैशिष्ट्य दर्शवितो - पूर्णपणे समायोजित करण्यायोग्य स्थापना प्रणाली.

समायोज्य स्थापना स्तंभांचे एकाधिक संच पूर्व-स्थापित करा

कॅबिनेटचा आतील भाग अनेक अनुदैर्ध्य स्थापना स्तंभांसह प्री-इंस्टॉल केलेला आहे, प्रत्येकामध्ये लांब छिद्रे आहेत. स्थापना मार्गदर्शक रेल आणि स्थापना प्लेट्स स्तंभांच्या बाजूने वर आणि खाली उंचीमध्ये मुक्तपणे समायोजित केले जाऊ शकतात. याचा अर्थ एकच कॅबिनेट वास्तविक वीज वितरण योजनेनुसार मोल्डेड केस सर्किट ब्रेकर्स, एसी कॉन्टॅक्टर्स, थर्मल रिले आणि कॉपर बसबारच्या वेगवेगळ्या वैशिष्ट्यांशी लवचिकपणे जुळवून घेता येते. 200A किंवा 630A मुख्य स्विच असो, आणि ते मल्टी-लूप किंवा काही-लूप कॉन्फिगरेशन असो, कॅबिनेट बदलण्याची गरज न पडता इंस्टॉलेशन पोझिशन्स आवश्यकतेनुसार व्यवस्थित करता येतात.

वेअरहाऊसचे कंपार्टमेंट स्वतंत्र आहेत आणि मजबूत आणि कमकुवत वीज विभक्त आहेत

मजबूत आणि कमकुवत विजेसाठी स्वतंत्र वायरिंग मिळवण्यासाठी इन्स्ट्रुमेंट एरिया आणि मुख्य स्विच कंपार्टमेंट मेटल विभाजनांद्वारे वेगळे केले जातात. या डिझाइनचे दोन महत्त्वपूर्ण अर्थ आहेत: प्रथम, मुख्य सर्किटमधील मोठ्या विद्युत् प्रवाहामुळे निर्माण होणारा इलेक्ट्रोमॅग्नेटिक हस्तक्षेप खालच्या कंपार्टमेंटमध्ये विलग केला जातो आणि वरच्या कंपार्टमेंटमधील उपकरणे आणि सिग्नल लाईन्सच्या मोजमाप अचूकतेवर परिणाम करणार नाही. दुसरे म्हणजे, मुख्य स्विचची तपासणी करताना, अपघाती स्पर्श होण्याचा धोका कमी करण्यासाठी वरच्या उपकरणाचे सर्किट वेगळे ठेवा. विभाजन बोर्ड वायर रूटिंग होल राखून ठेवतो आणि इन्सुलेशन लेयर कापला जाण्यापासून रोखण्यासाठी केबल पासिंग पॉईंटवर रबर संरक्षणात्मक ओपनिंग प्रदान केले जाते.

III. कोल्ड-रोल्ड स्टील प्लेट + इलेक्ट्रोस्टॅटिक पावडर कोटिंग: घरातील वीज वितरणासाठी दीर्घकालीन संरक्षण प्रदान करते

XL-21 पॉवर डिस्ट्रिब्युशन कॅबिनेट उच्च-गुणवत्तेच्या कोल्ड-रोल्ड स्टीलपासून बनविलेले आहे, एकात्मिक लेसर कटिंग आणि CNC बेंडिंगद्वारे तयार केले जाते, बोल्ट कनेक्शन वापरून कोपरे एकत्र केले जातात. पूर्णपणे वेल्डेड स्ट्रक्चर्सच्या तुलनेत, बोल्ट केलेले असेंब्ली स्ट्रक्चरल अखंडता सुनिश्चित करते आणि अंतर्गत घटकांचे वेगळे करणे, देखभाल करणे आणि बदलणे किंवा अपग्रेड करणे यासाठी अधिक सुविधा देते.

कॅबिनेट पृष्ठभागावर इलेक्ट्रोस्टॅटिक पावडर कोटिंगसह उपचार केले जाते, ज्यामध्ये मॅट ग्रे-व्हाइट फिनिश असते. पारंपारिक पेंट फवारणीच्या तुलनेत, इलेक्ट्रोस्टॅटिक पावडर कोटिंग मजबूत आसंजन आणि प्रभाव आणि गंज यांना उत्कृष्ट प्रतिकार देते. घरातील औद्योगिक वातावरणात—जसे की कार्यशाळा, कारखाने आणि सबस्टेशन—ती चिपिंग किंवा गंजल्याशिवाय दीर्घकालीन वापरासाठी टिकाऊ राहते. मॅट राखाडी-पांढरा कोटिंग स्वच्छ, आधुनिक सौंदर्य प्रदान करते जे विविध औद्योगिक सेटिंग्जमधील वितरण खोल्यांच्या प्रमाणित डिझाइनला पूरक आहे.

प्रत्येक कॅबिनेट प्रमाणितपणे वेंटिलेशन होल असलेल्या मागील पॅनेलसह सुसज्ज आहे, नैसर्गिक वायु संवहन वाहिनी तयार करण्यासाठी दरवाजावरील वर्तुळाकार वेंटिलेशन छिद्रांसह संरेखित आहे. दरवाजाला समर्पित मेकॅनिकल लॉक बसवलेले आहे, आणि अनाधिकृत प्रवेशास प्रतिबंध करून, फक्त अधिकृत इलेक्ट्रिशियनच मुख्य स्विच डब्यात प्रवेश करू शकतात याची खात्री करण्यासाठी चाव्या केंद्रीयरित्या व्यवस्थापित केल्या जातात.

IV. दक्षिण कोरियाला निर्यात करा: परदेशी औद्योगिक वीज वितरण मानकांशी सुसंगत

XL-21 पॉवर डिस्ट्रिब्युशन कॅबिनेटची ही बॅच कोरियन क्लायंटसाठी कस्टमाइझ केली गेली आहे, ज्यामध्ये व्होल्टेज लेव्हल ॲडॉप्टेशन, बसबार स्पेसिफिकेशन सिलेक्शन आणि ग्राहकाच्या तांत्रिक गरजांनुसार कॅबिनेटचे परिमाण समायोजित केले आहेत. दक्षिण कोरियन औद्योगिक ऊर्जा वितरण बाजार उपकरणांवर दोन प्रमुख मागण्या ठेवतो: प्रथम, प्रमाणित उच्च-व्होल्टेज आणि कमी-व्होल्टेज झोन अलग करणे; दुसरे, अंतर्गत कॅबिनेट इन्स्टॉलेशनमधील सुसंगतता-फॅक्टरी उत्पादन लाइन्सला उत्पादन कार्ये बदलण्याच्या आधारावर पॉवर सर्किट कॉन्फिगरेशनमध्ये वारंवार समायोजन आवश्यक असते आणि समायोजित करण्यायोग्य माउंटिंग सिस्टम ही लवचिक आवश्यकता तंतोतंत पूर्ण करते.

चीन ते दक्षिण कोरिया हा सागरी मालवाहतूक मार्ग लहान आहे आणि सीमाशुल्क मंजुरी अत्यंत कार्यक्षम आहे. Ouyue इलेक्ट्रिक कोरियन बाजारपेठेसाठी तयार केलेले मानक निर्यात पॅकेजिंग प्रदान करते: सानुकूल बबल फिल्म कुशनिंग लाइनरसह फ्युमिगेट केलेले लाकडी क्रेट्स आणि महासागर शिपिंग आणि अंतर्देशीय परिवहन या दोन्ही दरम्यान उत्पादनाची सुरक्षितता सुनिश्चित करण्यासाठी कॅबिनेट आणि ॲक्सेसरीजसाठी स्वतंत्र कंपार्टमेंट.

V. XL-21 पासून सुरू होणारे तुमचे पॉवर वितरण समाधान सानुकूलित करा

दXL-21 पॉवर वितरण कॅबिनेटऔद्योगिक वीज वितरण क्षेत्रातील ओयुइ इलेक्ट्रिकची नवीनतम उपलब्धी आहे. ॲडजस्टेबल इन्स्टॉलेशन सिस्टमपासून ते स्प्लिट वेअरहाऊस स्ट्रक्चरपर्यंत, कोल्ड-रोल्ड स्टील प्लेट पावडर कोटिंग प्रक्रियेपासून ते बोल्ट असेंब्ली आणि मेंटेनन्सच्या सोयीपर्यंत, प्रत्येक डिझाइन प्रत्यक्ष वापराच्या परिस्थितीकडे केंद्रित आहे.

उत्पादनाच्या रेखांकनांची पुष्टी झाल्यानंतर तयार झालेले उत्पादन तयार करण्यासाठी केवळ 7 दिवस लागतात. तुम्हाला मानक कॉन्फिगरेशन किंवा प्रोजेक्ट रेखांकनानुसार सखोल सानुकूलनाची आवश्यकता असली तरीही, आम्ही तुमच्या तांत्रिक आवश्यकता पाठवण्यासाठी तुमचे स्वागत करतो. आम्ही तुम्हाला उपाय सूचना आणि नमुना शेड्युलिंग प्रदान करू.
