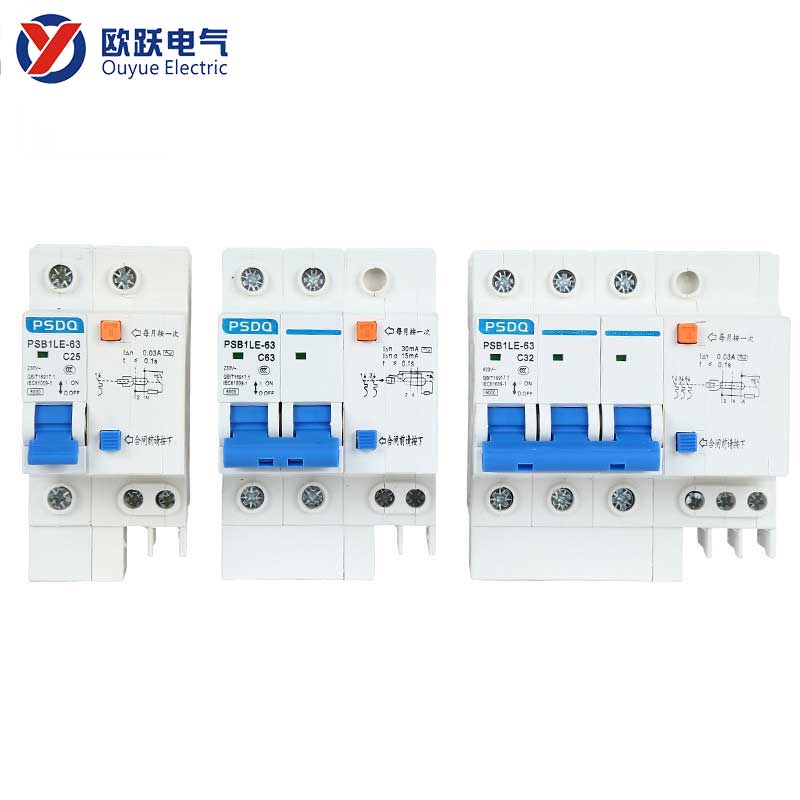

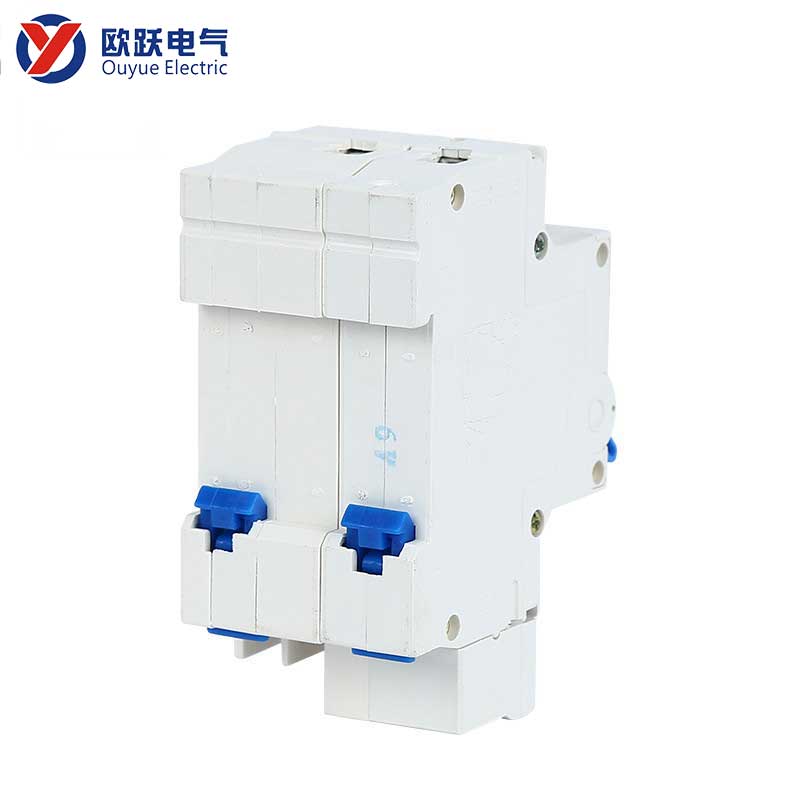

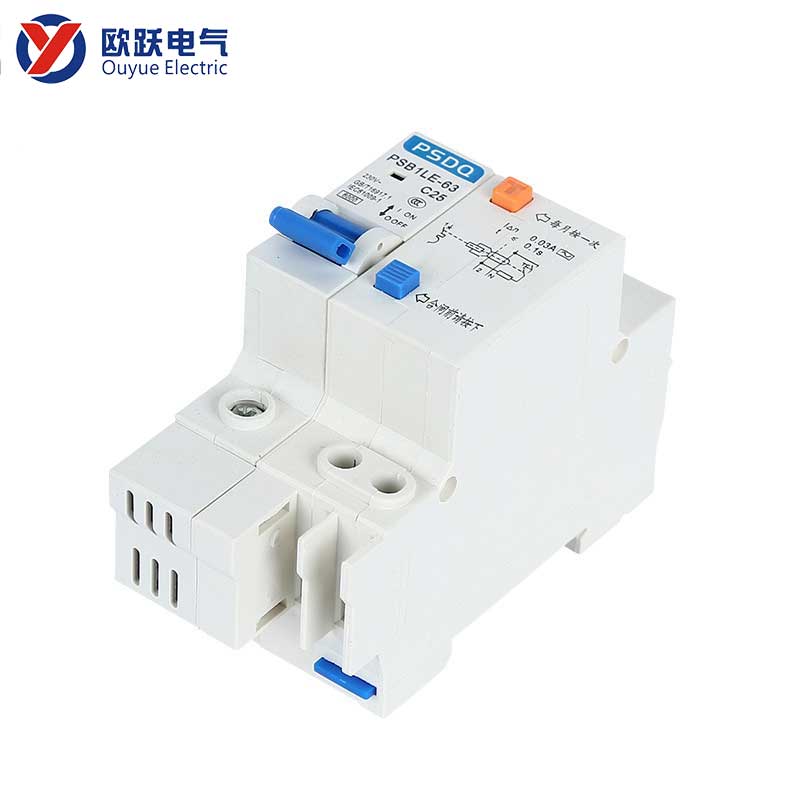

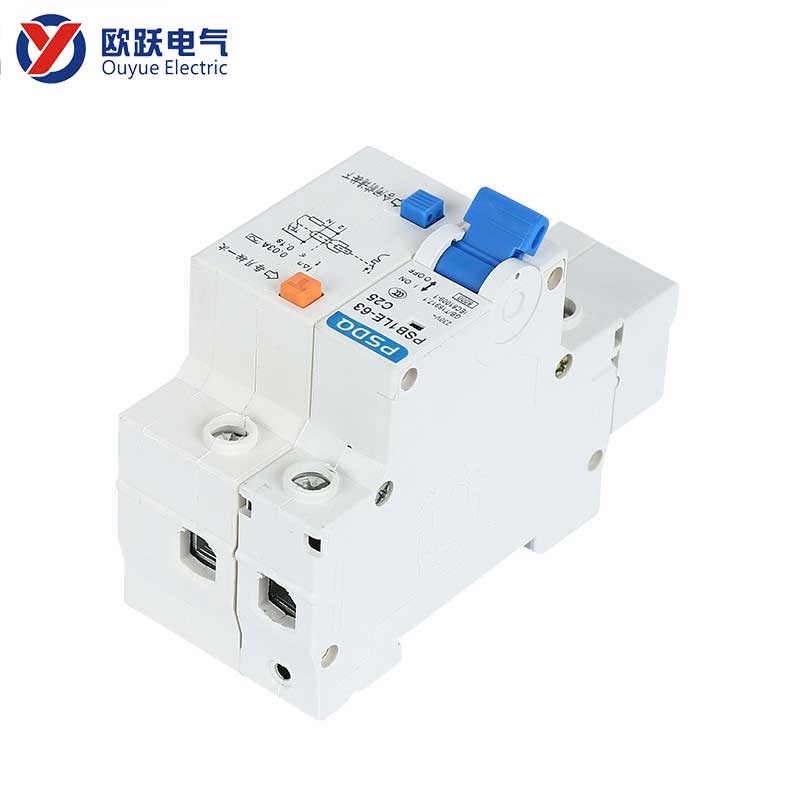

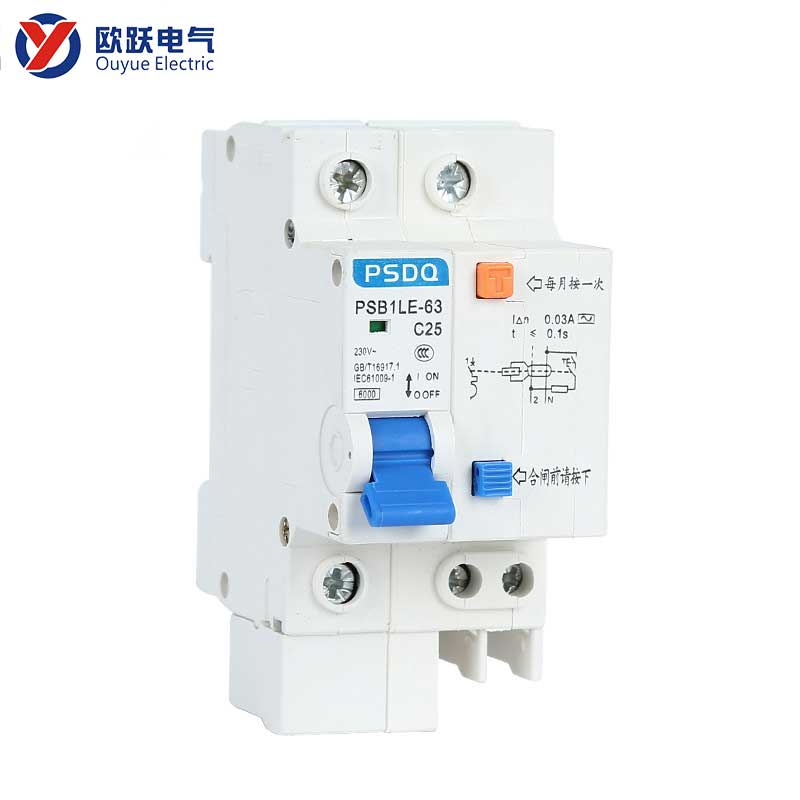

लहान गळती सर्किट ब्रेकर 63A 1P+N

उत्पादन परिचय

• आधुनिक निवासी, व्यावसायिक आणि इतर वातावरणात उच्च-पॉवर सिंगल-फेज विजेच्या वाढत्या मागणीच्या पार्श्वभूमीवर, पारंपारिक सर्किट संरक्षण योजनांना अनेकदा जागेचे दोन मॉड्यूल (1P सर्किट ब्रेकर + लीकेज ऍक्सेसरी किंवा 2P लीकेज सर्किट ब्रेकर) ची आवश्यकता असते, ज्यामुळे वितरण बॉक्समध्ये सहजपणे लेआउट अडचणी येऊ शकतात.
• स्मॉल लीकेज सर्किट ब्रेकर 63A 1P+N अभिनवपणे ओव्हरलोड, शॉर्ट-सर्किट आणि उच्च-संवेदनशीलता गळती संरक्षण फंक्शन्स केवळ एका मानक मॉड्यूल (18 मिमी) च्या रुंदीमध्ये एकत्रित करतो आणि एकाच वेळी फेज लाइन (L) आणि न्यूट्रल लाइन (N) खंडित करू शकतो. हे सिंगल-फेज हाय-करंट सर्किट्ससाठी संपूर्ण सुरक्षा संरक्षण प्रदान करू शकते.

उत्पादन तपशील

पॅरामीटर आयटम	तपशील वर्णन
उत्पादन मॉडेल	लहान गळती सर्किट ब्रेकर 63A 1P+N
ध्रुवीय संख्या	1P+N
रेट केलेले वर्तमान	63A
रेटेड गळती ऑपरेटिंग वर्तमान	30mA
रेट केलेले व्होल्टेज	230V AC 50/60Hz
ट्रिपिंग वैशिष्ट्य	C टाइप करा
स्थापना पद्धत	मानक 35 मिमी डीआयएन रेल माउंटिंग
प्रमाणपत्र	इ.स

प्रश्नोत्तरे

प्रश्न:1P+N आणि 2P लीकेज सर्किट ब्रेकर्समधील संरक्षणामध्ये काय फरक आहेत?

अ:हे सर्किटच्या कोरमध्ये ओव्हरलोड, शॉर्ट सर्किट आणि गळती संरक्षण कार्यांमध्ये पूर्णपणे समतुल्य आहे. मुख्य फरक भौतिक संरचनेत आहे: 1P+N सिंगल-मोड कॉम्पॅक्ट डिझाइनचा अवलंब करते, तर 2P मध्ये ड्युअल-मोड रुंदी आहे. दोन्ही एकाच वेळी L लाईन आणि N लाईन डिस्कनेक्ट करू शकतात.

प्रश्न:या मॉडेलमध्ये तटस्थ रेषा (N) कशी संरक्षित आहे?

अ:या प्रकारच्या स्मॉल लीकेज सर्किट ब्रेकर 63A 1P+N चा एन-पोल, फक्त फेज लाइनसह सिंक्रोनसपणे चालू आणि बंद करतो, अलगाव कार्य प्रदान करतो. तथापि, यात सहसा स्वतंत्र ओव्हरलोड संरक्षण चुंबकीय ट्रिप नसते (म्हणजे, एन-पोल ओव्हरलोडमुळे एकट्याने ट्रिपिंग होत नाही). संपूर्ण गळती संरक्षण आणि सुरक्षित द्विध्रुवीय अलगाव प्रदान करणे हे त्याचे वैशिष्ट्य आहे.
