पांढरे स्प्रे पेंट केलेले स्टेनलेस स्टील आउटडोअर रेनप्रूफ डिस्ट्रिब्युशन बॉक्सचे वस्तुमान उत्पादन वास्तविक फोटो: बॉक्स बॉडी स्प्रेईंग, वॉटरप्रूफ रबर स्ट्रिप क्युरिंगपासून अंतर्गत रचना पूर्ण विश्लेषण

I. बॉक्स बॉडीवर फवारणी केली गेली आहे आणि दरवाजा पॅनेल असेंब्लीची वाट पाहत आहे

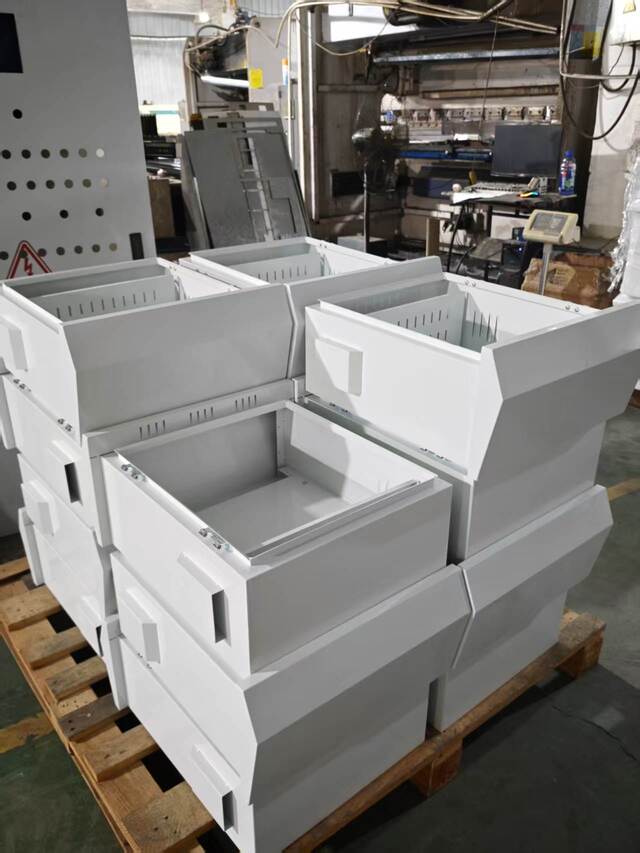

पहिल्या वास्तविक फोटोमध्ये, फवारणी केलेल्या डझनभर पांढऱ्या स्टेनलेस स्टीलच्या बॉक्स बॉडीज थर थर रचल्या आहेत, अंतिम असेंब्लीपूर्वी दरवाजाच्या पॅनेलच्या रबराच्या पट्ट्या बरे होण्याची वाट पाहत आहेत. प्रत्येक बॉक्स पृष्ठभाग एकसमान आणि बारीक पांढर्या इलेक्ट्रोस्टॅटिक पावडर लेपने झाकलेले आहे. कोपरे सुबकपणे वाकलेले आहेत आणि वेल्ड्स गुळगुळीत आणि भरलेले आहेत.

बॉक्सची ही बॅच बेस मटेरियल म्हणून 304 स्टेनलेस स्टीलची बनलेली आहे आणि आउटडोअर-ग्रेड इलेक्ट्रोस्टॅटिक पावडर पांढऱ्या रंगाने लेपित आहे. पांढऱ्या कोटिंगची बाह्य परिस्थितींमध्ये व्यावहारिक कार्ये आहेत - प्रकाश-रंगीत पृष्ठभाग सूर्यप्रकाशातील उष्णता विकिरण प्रतिबिंबित करते. उन्हाळ्याच्या उच्च-तापमान वातावरणात, पांढऱ्या बॉक्सच्या पृष्ठभागाचे तापमान गडद राखाडी बॉक्सपेक्षा 8-12°C कमी असू शकते, जे बॉक्सच्या आत तापमान वाढ कमी करण्यास आणि घटकांचे सेवा आयुष्य वाढविण्यास मदत करते. हे देखील कारण आहे की युरोपियन आणि मध्य पूर्वेकडील बाजारपेठेतील बाह्य वितरण बॉक्स सामान्यतः पांढर्या कोटिंगला प्राधान्य देतात.

II. दरवाजाच्या पॅनेलसाठी वॉटरप्रूफ रबर पट्टी बसवण्यात आली आहे. बरे केल्यानंतर, ते एकत्र केले जाऊ शकते

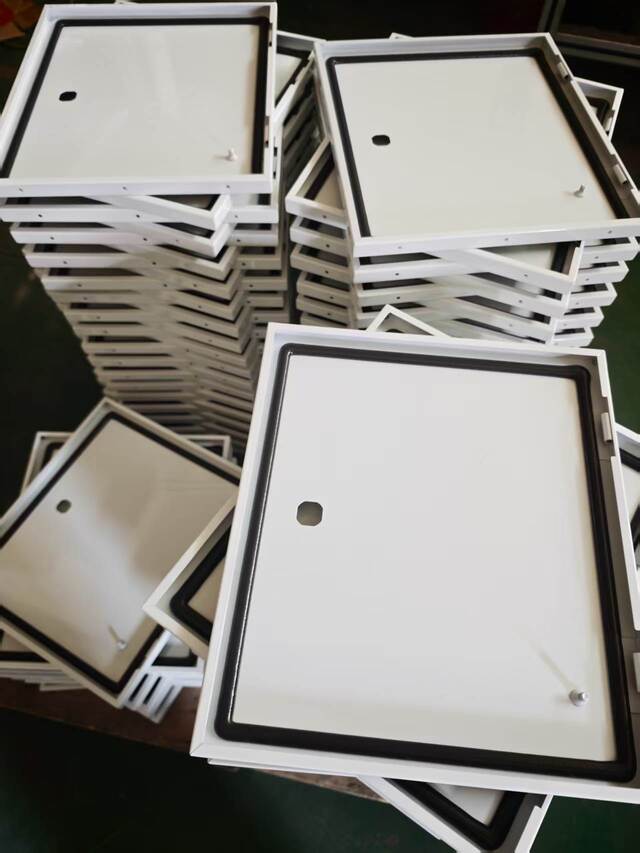

दुसरे चित्र बॉक्सच्या या बॅचशी जुळलेल्या दरवाजाच्या पटलांची नोंद करते. दरवाजाचे फलक पांढऱ्या फवारणीने पूर्ण झाले आहे आणि कडांमध्ये सतत काळ्या जलरोधक रबराच्या पट्ट्या एम्बेड केल्या आहेत. हे सध्या रबर स्ट्रिप क्युरिंग आणि स्थिर होण्याच्या टप्प्यात आहे. रबर पट्टी EPDM (इथिलीन प्रोपलीन डायने मोनोमर रबर) बंद-सेल फोम सामग्रीपासून बनलेली असते. हे एका समर्पित ग्लूइंग यंत्राद्वारे बॉक्सच्या दरवाजाच्या आतील बाजूस असलेल्या सीलिंग ग्रूव्हमध्ये एम्बेड केले जाते आणि संपूर्ण वर्तुळ कोणत्याही ब्रेकशिवाय सील केले जाते.

स्थापनेनंतर सीलंट पट्टी बसून बरी होण्याचे कारण असे आहे की, एकदा एम्बेड केल्यावर, EPDM पट्टीच्या मागील बाजूस चिकटलेल्या चिकट्याला स्टेनलेस स्टीलच्या खोबणीशी पूर्णपणे जोडण्यासाठी पुरेसा वेळ लागतो, ज्यामुळे नंतरचे विघटन किंवा वारिंग टाळता येते. याव्यतिरिक्त, कॉम्प्रेशन आणि इन्सर्शन दरम्यान पट्टीमध्ये अंतर्गत ताण विकसित होतो; त्याला विश्रांतीची अनुमती दिल्याने सामग्रीला त्याची नैसर्गिक लवचिकता परत मिळवता येते, असेंब्लीनंतर ताण सोडल्यामुळे पृष्ठभागाची असमानता टाळता येते.

दरवाजाच्या पॅनेलच्या सीलिंग पट्ट्यांचा प्रत्येक बॅच बरा झाल्यानंतर, गुणवत्ता निरीक्षक सीलिंग पृष्ठभागाच्या सपाटपणाची आणि स्ट्रिप रिबाउंडची सुसंगतता यादृच्छिक तपासणी करतात.

शिपमेंट करण्यापूर्वी, सीलिंग कार्यप्रदर्शन मानकांची पूर्तता करते याची पडताळणी करण्यासाठी संपूर्ण बॉक्स पावसाची चाचणी किंवा IP65 हवाबंदिस्तीचे नमुने घेतात. Ouyue इलेक्ट्रिकने निवडलेल्या EPDM बंद-सेल फोम केलेल्या सीलिंग पट्ट्यांमध्ये -40°C ते 120°C अशी दीर्घकालीन ऑपरेटिंग तापमान श्रेणी असते, ज्यामुळे बाहेरील सूर्यप्रकाश आणि पावसाच्या अनेक वर्षांनंतरही स्थिर रिबाउंड आणि सीलिंग गुणधर्म राखले जातात.

III. स्टेनलेस स्टील वितरण बॉक्सच्या अंतर्गत संरचनात्मक घटकांचे पृथक्करण

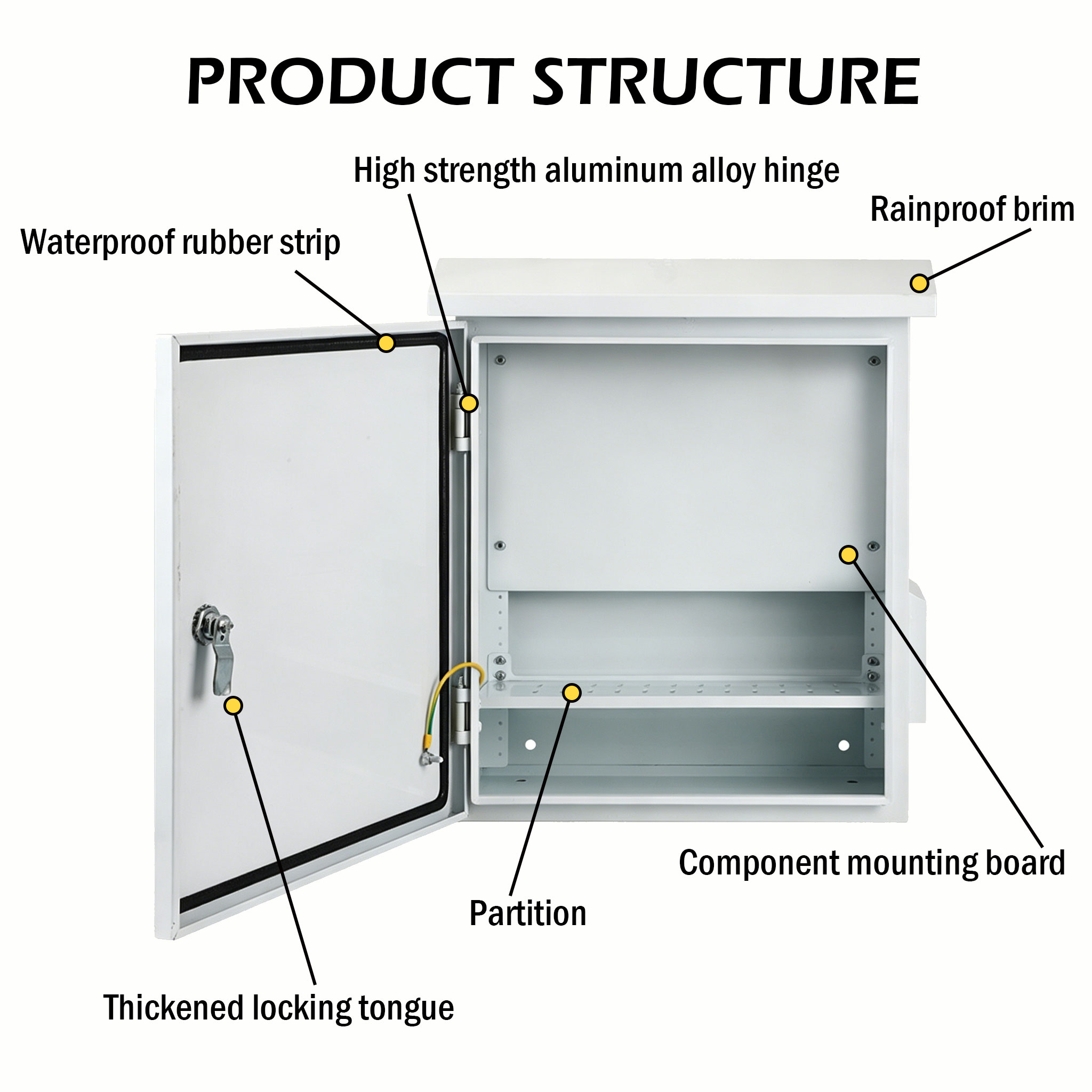

तिसरे चित्र संपूर्णपणे एकत्रित केलेल्या अंतर्गत रचना दर्शवतेस्टेनलेस स्टील आउटडोअर रेनप्रूफ वितरण बॉक्स. खालीलप्रमाणे पाच मुख्य घटक स्पष्टपणे दृश्यमान आहेत आणि आयटमद्वारे वेगळे केले जातात:

1. फिरवत जीभ लॉक

दरवाजा पॅनेल स्टेनलेस स्टीलच्या जीभ लॉकसह सुसज्ज आहे. बंद केल्यावर, दरवाजाचे पटल घट्ट बंद केले आहे आणि सीलिंग पट्टी खाली दाबली आहे याची खात्री करण्यासाठी जीभ लॉक बॉक्सच्या दरवाजाच्या चौकटीच्या आतील बाजूस लॉक प्लेटला घट्ट पकडते. लॉक कोर 304 स्टेनलेस स्टीलचा बनलेला आहे, जो रस्ट-प्रूफ आणि अँटी-जॅमिंग आहे. ग्राहकांच्या गरजांनुसार, युनिव्हर्सल की लॉक, अँटी-थेफ्ट त्रिकोणी लॉक किंवा प्रेस-टाइप स्प्रिंग ओपनिंग लॉक पर्याय म्हणून निवडले जाऊ शकतात, जे सर्व बॅच कस्टमायझेशनला समर्थन देतात.

2. जलरोधक रबर पट्टी

आतील दृष्टीकोनातून, हे स्पष्टपणे पाहिले जाऊ शकते की काळी EPDM वॉटरप्रूफ रबर पट्टी कोणत्याही सीम किंवा ब्रेकशिवाय दरवाजाच्या पॅनेलच्या आतील वर्तुळात पूर्णपणे वितरीत केली जाते. जेव्हा दरवाजाचे पटल बंद असते, तेव्हा रबरची पट्टी दरवाजाचे पटल आणि बॉक्सच्या दाराच्या चौकटीमध्ये समान रीतीने दाबली जाते, ज्यामुळे एक सतत लवचिक सीलिंग पृष्ठभाग तयार होतो ज्यामुळे पावसाचे पाणी, धूळ आणि ओलावा दरवाजाच्या अंतरातून जाण्यापासून प्रतिबंधित होतो.

3. पर्जन्यरोधक काठोकाठ

बॉक्सचा वरचा भाग एका झुकलेल्या काठाच्या संरचनेसह सुसज्ज आहे जो पुढे वाढतो. या बेंडिंग डिझाईनचे कार्य म्हणजे भिंतीच्या बाजूने किंवा बॉक्सच्या वरच्या बाजूने वाहणारे पावसाचे पाणी दरवाजाच्या अंतरापासून दूर असलेल्या भागात जाणे, दरवाजाच्या पॅनेलच्या वरच्या काठावर पाणी साचण्यापासून आणि सीलिंग पृष्ठभागावर जाण्यापासून रोखणे. टोपीचा काठ आणि बॉक्सचा मुख्य भाग सीएनसी बेंडिंगद्वारे बोर्डच्या समान तुकड्याने बनलेला असतो आणि एका तुकड्यात तयार होतो. वेल्डिंगची गरज नाही आणि वेल्ड लीकेजचा धोका नाही.

4. घटक माउंटिंग बोर्ड

बॉक्सचा आतील भाग फिक्सिंगसाठी अलग करण्यायोग्य जंगम माउंटिंग प्लेट्ससह सुसज्ज आहेसर्किट ब्रेकर, कॉन्टॅक्टर्स, टर्मिनल ब्लॉक्स आणि इतर घटक. इन्स्टॉलेशन प्लेट गॅल्वनाइज्ड स्टील प्लेट किंवा स्टेनलेस स्टील प्लेटपासून बनलेली असते आणि बॉक्सच्या मागील बाजूस स्क्रूसह एम्बेड केलेल्या स्टडवर निश्चित केली जाते. डिटेचेबल डिझाइनचा अर्थ असा आहे की ग्राहक बॉक्सच्या बाहेरील घटकांची प्री-असेंबली आणि वायरिंग पूर्ण करू शकतात आणि नंतर संपूर्ण बोर्ड बॉक्समध्ये स्थापित करू शकतात, ऑन-साइट इंस्टॉलेशन कार्यक्षमता सुधारतात.

5. विभाजन

बॉक्सचे आतील भाग ग्राहकांच्या गरजेनुसार मेटल विभाजनांसह सुसज्ज केले जाऊ शकते, बॉक्सच्या आतील जागा स्वतंत्र इलेक्ट्रिकल विभाजनांमध्ये विभागून. विभाजनाच्या कार्यांमध्ये हे समाविष्ट आहे: भिन्न व्होल्टेज स्तरांच्या सर्किट्सचे भौतिक अलगाव साध्य करणे, मुख्य सर्किटला कंट्रोल सर्किटपासून वेगळे करणे किंवा विशिष्ट घटकांसाठी स्वतंत्र शील्डिंग जागा प्रदान करणे. विभाजन स्क्रूद्वारे बॉक्सच्या आत विभाजन कंसात निश्चित केले जाते आणि ग्राहकाच्या रेखाचित्रांनुसार त्याची स्थिती लवचिकपणे समायोजित केली जाऊ शकते.

IV. वास्तविक उत्पादन लाइनसह, आम्ही तुम्हाला गुणवत्ता सत्यापित करण्यासाठी आमंत्रित करतो

तुम्हाला स्टँडर्ड आउटडोअर रेनप्रूफ डिस्ट्रिब्युशन बॉक्स किंवा प्रोजेक्ट ड्रॉईंगनुसार सखोलपणे सानुकूलित नॉन-स्टँडर्ड बॉक्स बॉडीची आवश्यकता असली तरीही, Ouyue इलेक्ट्रिक स्टेनलेस स्टील वितरण बॉक्स वितरित करू शकते जे उत्पादन क्षमता आणि स्त्रोत कारखान्याच्या गुणवत्ता नियंत्रण मानकांसह बाह्य वापराच्या कसोटीवर टिकू शकते.

उत्पादनाच्या रेखांकनांची पुष्टी झाल्यानंतर तयार झालेले उत्पादन तयार करण्यासाठी केवळ 7 दिवस लागतात.तुमच्या तांत्रिक आवश्यकता किंवा बॉक्स तपशील पाठवण्यासाठी स्वागत आहे. आम्ही शक्य तितक्या लवकर उपाय सूचना आणि नमुना शेड्यूलिंग प्रदान करू.
