गडगडाट हंगाम बाहेरील वितरण बॉक्स विद्युल्लता संरक्षण कसे? ग्राउंडेड कॉपर बारच्या डिझाइनचे विश्लेषण आणि स्टेनलेस स्टील वितरण बॉक्सचे लाट संरक्षण

I. विजेचा झटका केवळ छताला फाटत नाही -- बाहेरच्या वितरण बॉक्सला विजेच्या संरक्षणाची आवश्यकता का आहे?

जेव्हा एखाद्या इमारतीला लागून असलेल्या जमिनीवर वीज पडते, तेव्हा तात्काळ विद्युत प्रवाह किलोअँपिअर्सपासून शेकडो किलोअँपिअर्सपर्यंतच्या तीव्रतेपर्यंत पोहोचू शकतो. हा मोठा प्रवाह दोन प्राथमिक मार्गांद्वारे बाह्य वितरण बॉक्सला धोका देतो:

1. डायरेक्ट लाइटनिंग स्ट्राइक: लाइटनिंगचा थेट वितरण बॉक्स किंवा कनेक्ट केलेल्या केबल्सवर परिणाम होतो. या परिस्थितीची संभाव्यता कमी असताना, एकदा ती आली की, वितरण बॉक्सची अंतर्गत उपकरणे जवळजवळ पूर्णपणे त्वरित नष्ट होतात.

2.प्रेरित लाइटनिंग स्ट्राइक आणि पॉवर ग्रिड वाढ: जेव्हा विजा दूरच्या पॉवर लाइन किंवा कम्युनिकेशन केबलवर आदळते तेव्हा अधिक सामान्य परिस्थिती उद्भवते, ज्यामुळे कंडक्टरच्या बाजूने वितरण बॉक्समध्ये प्रसारित होणारा ओव्हरव्होल्टेज निर्माण होतो; वैकल्पिकरित्या, जवळच्या जमिनीवर विजेचा झटका प्रखर इलेक्ट्रोमॅग्नेटिक पल्सद्वारे वितरण बॉक्सच्या इनकमिंग आणि आउटगोइंग केबल्सवर ओव्हरव्होल्टेज प्रेरित करते. हे "अप्रत्यक्षपणे प्रसारित" लार्ज व्होल्टेज अनेक हजार व्होल्टपर्यंत पोहोचू शकते, जे पारंपारिक इलेक्ट्रॉनिक घटकांच्या प्रतिरोधक व्होल्टेजपेक्षा कितीतरी जास्त आहे, सर्किट बोर्ड फोडून आणि पॉवर मॉड्यूल्स तात्काळ जळून जातात.

बाह्य सुरक्षा निरीक्षण वितरण बॉक्स, चार्जिंग स्टेशन वितरण बॉक्स आणि कम्युनिकेशन बेस स्टेशन वितरण बॉक्ससह अनुप्रयोग परिस्थितींमध्ये, अंतर्गत उपकरणांमध्ये उच्च मालमत्ता मूल्य आणि सतत वीज पुरवठ्यासाठी कठोर आवश्यकता असतात. म्हणून, विजेचे संरक्षण हे पर्यायी सहाय्यक कार्य नाही, परंतु अनिवार्य डिझाइन आवश्यकता आहे.

II.ची ग्राउंडिंग प्रणाली स्टेनलेस स्टील वितरण बॉक्स -- विजेच्या संरक्षणाचा पाया

स्टेनलेस स्टील वितरण बॉक्स ए म्हणून कार्य करतेलाइटनिंग प्रोटेक्शन आणि ग्राउंडिंग सिस्टीममधील गंभीर दुवा, त्याच्या कोरसह खालीलप्रमाणे तपशीलवार घटक:

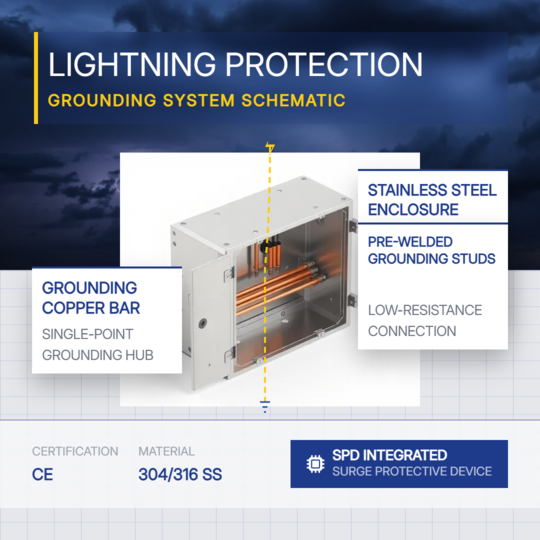

1.ग्राउंडिंग कॉपर बार: अभिसरण जंक्शन सर्व संरक्षणात्मक ग्राउंडिंग वायर्ससाठी

ग्राउंडिंग कॉपर बार आत आरोहित वितरण बॉक्स हा बॉक्सच्या संपूर्ण ग्राउंडिंग सिस्टमचा मुख्य भाग आहे. द लाइटनिंग अरेस्टरची समर्पित ग्राउंडिंग वायर, ग्राउंडिंग वायर बॉक्स संलग्न, आणि सर्व कनेक्ट केलेल्या उपकरणांच्या संरक्षणात्मक ग्राउंडिंग वायर्स ग्राउंडिंग नेटवर्कशी कनेक्ट होण्यापूर्वी सर्व या जंक्शनवर एकत्र होतात मुख्य ग्राउंडिंग वायरद्वारे. ही तांब्याची पट्टी पितळापासून तयार केलेली आहे, जी उत्कृष्ट विद्युत चालकता आणि गंज प्रतिकार देते. तुलना केली गॅल्वनाइज्ड लोखंडी पट्ट्यांसह, पितळी पट्ट्या दीर्घकालीन सेवेनंतर खराब होत नाहीत, आणि त्यांचा संपर्क प्रतिकार कालांतराने न वाढता स्थिर राहतो.

ग्राउंडिंगचे मुख्य कार्यात्मक मूल्य लाइटनिंग प्रोटेक्शन सिस्टीममधील कॉपर बार सोबत संरेखित आहे "सिंगल-पॉइंट ग्राउंडिंग" तत्त्व: सर्व उपकरणे संरक्षणात्मक आधार एकाच ठिकाणी एकत्र येणे, जे उपकरणांचे दुय्यम नुकसान टाळते एकाधिक विखुरलेल्या ग्राउंडिंग पॉइंट्सद्वारे प्रेरित संभाव्य फरकांमुळे. विद्युल्लता प्रवाहाच्या तात्काळ स्त्राव दरम्यान, अल्पकालीन उच्च ग्राउंडिंग कॉपर बारवर क्षमता तयार होईल. तथापि, जर संलग्नक आणि सर्व जोडलेल्या उपकरणांचे सिग्नल ग्राउंड इलेक्ट्रिकली इक्विपोटेन्शियल आहेत या तांब्याच्या पट्टीशी जोडलेले, कोणताही धोकादायक संभाव्य फरक निर्माण होणार नाही उपकरणाच्या वेगवेगळ्या तुकड्यांमध्ये.

2.स्टेनलेस स्टील बॉक्स एन्क्लोजर: एक अंतर्निहित इक्विपोटेंशियल बॉडी

304 स्टेनलेस स्टील बॉक्स बॉडी इलेक्ट्रिकली आहे एकात्मिक रचना म्हणून प्रवाहकीय. बॉक्स एन्क्लोजर विश्वासार्ह आहे एकदा ग्राउंडिंग कॉपर बारशी जोडलेले, संपूर्ण बॉक्स एक इक्विपोटेंशियल बनवते फॅराडे पिंजरा प्रभाव असलेले शरीर. जरी बाह्य विद्युत चुंबकीय क्षेत्र तीव्रपणे बदलते, बॉक्सच्या आत इलेक्ट्रोमॅग्नेटिक वातावरण राहते तुलनेने स्थिर. बॉक्स एन्क्लोजर देखील काही प्रमाणात प्रदान करते अंतर्गत इलेक्ट्रोमॅग्नेटिक डाळींसाठी शिल्डिंग आणि क्षीणन. दरम्यान, द equipotentially बॉन्ड बॉक्स बॉडी हे सुनिश्चित करते की ऑपरेटिंग कर्मचारी करणार नाहीत इलेक्ट्रिक शॉक धोक्यात [सिस्टम इन्सुलेशन बिघाड झाल्यास].

III. पावसाळापूर्व पाहणी -बाहेरील वितरणाच्या विजेच्या संरक्षण प्रणालीसंदर्भात तीन बाबी बॉक्स

आउटडोअर डिस्ट्रीब्युशन बॉक्सेससाठी आधीच ठेवले आहे ऑपरेशनमध्ये, ऑपरेशन आणि देखभाल कर्मचाऱ्यांची शिफारस केली जाते वादळाच्या आगमनापूर्वी खालील तपासण्या पूर्ण करा उच्च जोखीम कालावधी:

१. ग्राउंडिंगची व्हिज्युअल तपासणी कनेक्शन:

ग्राउंडिंग कॉपर बारवरील सर्व टर्मिनल आहेत का ते तपासा ग्राउंडिंग वायरचा इन्सुलेशन लेयर आहे की नाही हे सुरक्षितपणे बांधलेले आहे अखंड, आणि तांब्याच्या पट्टीच्या पृष्ठभागावर तीव्र ऑक्सिडेशन किंवा गंज आहे का. जर काही ढिलेपणा आढळला तर ताबडतोब घट्ट करा; जर काही गंज असेल तर आढळले, संबंधित घटक त्वरित बदला.

2. ग्राउंडिंग प्रतिकार मोजमाप:

 मोजण्यासाठी विशेष ग्राउंडिंग रेझिस्टन्स टेस्टर वापरा वितरण बॉक्सच्या मुख्य ग्राउंडिंग इलेक्ट्रोडचा ग्राउंडिंग प्रतिरोध. मोजलेले मूल्य 10 ohms पेक्षा जास्त असल्यास, साठी ग्राउंडिंग इलेक्ट्रोडची तपासणी करा गंज, फ्रॅक्चर किंवा आजूबाजूची माती जास्त कोरडी आहे का ते तपासा. अतिरिक्त ग्राउंडिंग इलेक्ट्रोड जोडा किंवा प्रतिकार कमी करणारे एजंट लागू करा आवश्यक

3.SPD स्थिती तपासणी:

बहुतेक एसपीडी स्टेटस इंडिकेटर विंडोसह सुसज्ज आहेत, जेथे हिरवा सामान्य दर्शवतो ऑपरेशन आणि लाल रंग बदलण्याची आवश्यकता असलेला दोष दर्शवितो. SPDs हळूहळू होतील एकाधिक लाट शोषून घेतल्यानंतर क्षीण होणे. स्टेटस विंडो लाल झाली की अंतर्गत varistor अयशस्वी झाले आहे आणि a मध्ये पुनर्स्थित करणे आवश्यक आहे असे सूचित करते वेळेवर रीतीने; अन्यथा, विद्युल्लता संरक्षण कार्य अयशस्वी होईल सामान्यपणे कार्य करा.

IV:OUYUE इलेक्ट्रिकल चे जलद सानुकूलन प्रदान करते बाहेरील रेनप्रूफ वितरण बॉक्स

एक विश्वासार्ह वीज संरक्षण उपाय आउटडोअर डिस्ट्रिब्युशन बॉक्सेसची उत्पत्ती प्रमाणित संरचनात्मक स्तरावरून होते कडून समतुल्य कनेक्शन समाविष्ट करून, संलग्नक डिझाइन ग्राउंडिंग कॉपर बार स्टेनलेस स्टील एन्क्लोजर, तसेच मार्ग पूर्व-स्थापित ग्राउंडिंग स्क्रूपासून SPD माउंटिंग बेसपर्यंत. ओयुए इलेक्ट्रिकचे स्टेनलेस स्टील वितरण बॉक्स संरचित सुसज्ज आहेत ग्राउंडिंग सिस्टम एक्स-फॅक्टरी, एक प्रमाणित आणि विश्वासार्ह मूलभूत प्रदान करते वीज संरक्षण बांधकाम, दैनंदिन ऑपरेशन आणि अंतिम वापरकर्त्यांसाठी देखभाल.

 उत्पादनाच्या रेखाचित्रांच्या पुष्टीकरणानंतर, तयार उत्पादने 7 कॅलेंडर दिवसात वितरणासाठी वितरित केली जाऊ शकतात. तुम्हाला मानक कॉन्फिगरेशन किंवा सखोल सानुकूलित विजेची आवश्यकता आहे संरक्षण उपाय, कृपया तुमची तांत्रिक वैशिष्ट्ये सबमिट करा आणि आम्ही करू त्वरित तुम्हाला उपाय शिफारसी आणि नमुना उत्पादन प्रदान करा टाइमलाइन
